| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | VEGASHINE / OEM |
| Número do modelo: | ITX-Z6741D-11 |
| Quantidade de ordem mínima: | 1 Unidade |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 3 a 10 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 unidades por mês |
| CPU: | Suporte ao processador Intel®Tiger Lake-UP3 (1135G7/1145G7, etc.) | Memória RAM: | DDR4 3200MHz, Max64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit LAN (Dual LAN para escolher) | Exibição: | Output LVDS1/EDP1+EDP2+HDMI+VGA |
| COM: | 6* COM | Tamanho: | 170 x 170 mm |
| Potência: | Fornecimento de energia DC 12~19V |
Principais características
--- Suporte ao processador Intel®Tiger Lake-UP3 (1135G7/1145G7, etc.)
--- Suporte a SO-DIMM de dois canais, DDR4 3200MHz, Max64GB
--- Suporte à saída LVDS1/EDP1+EDP2+HDMI+VGA, quatro
Display sincronizado e assíncrono
--- Cartão de rede Gigabit 1*Realtek RTL8111H/8111G
(opcional rede dupla)
--- Suporte para 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (suporta COM2/3 bidireccional RS485)
--- 1*M.2 M Key suporta PCIEX2/SATA adaptativo; 1*SATAIII(6.0
Gb/s)
--- 1* M.2 E Key, suporta a expansão do módulo Wifi6/Bluetooth;
--- 1*M.2 B Key, suporta a expansão de módulos 4G/5G (opcional);
--- 1* slot para cartão SIM
--- Fornecimento de energia DC 12~19V (12V requer um adaptador de 7A ou superior)

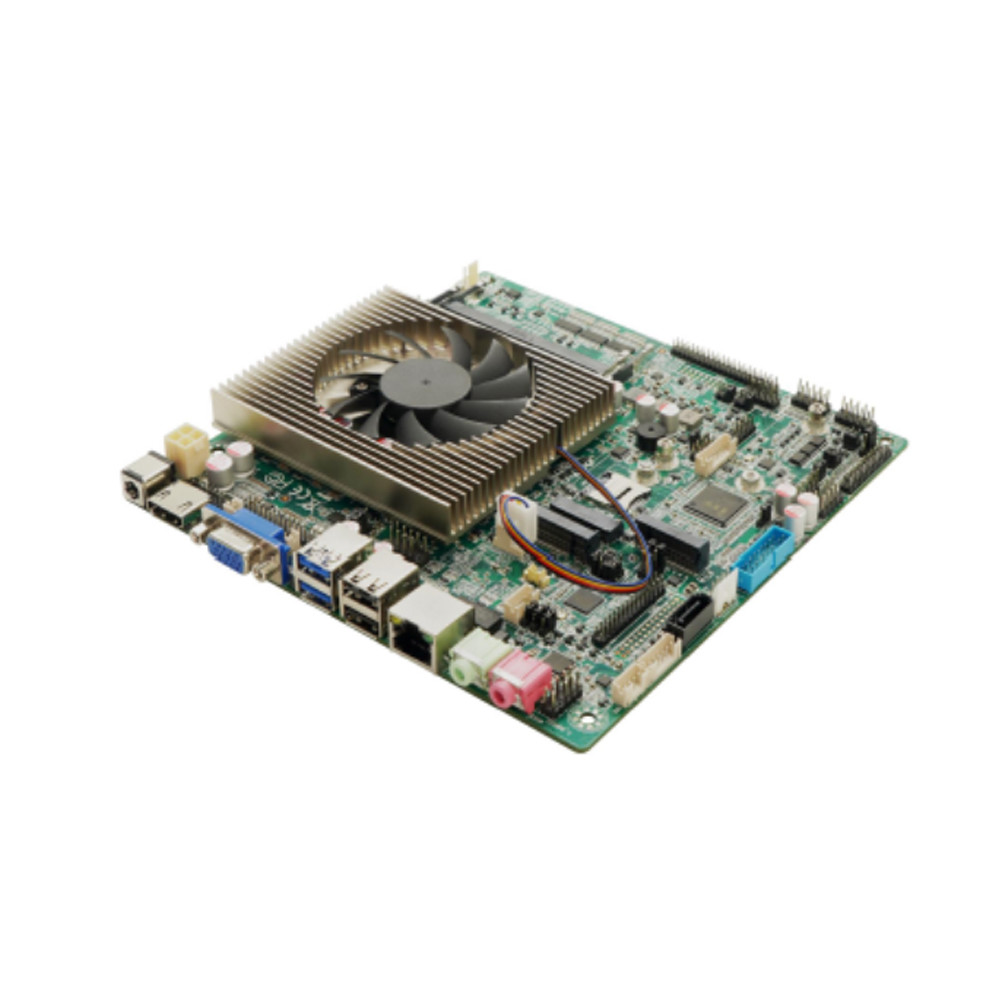

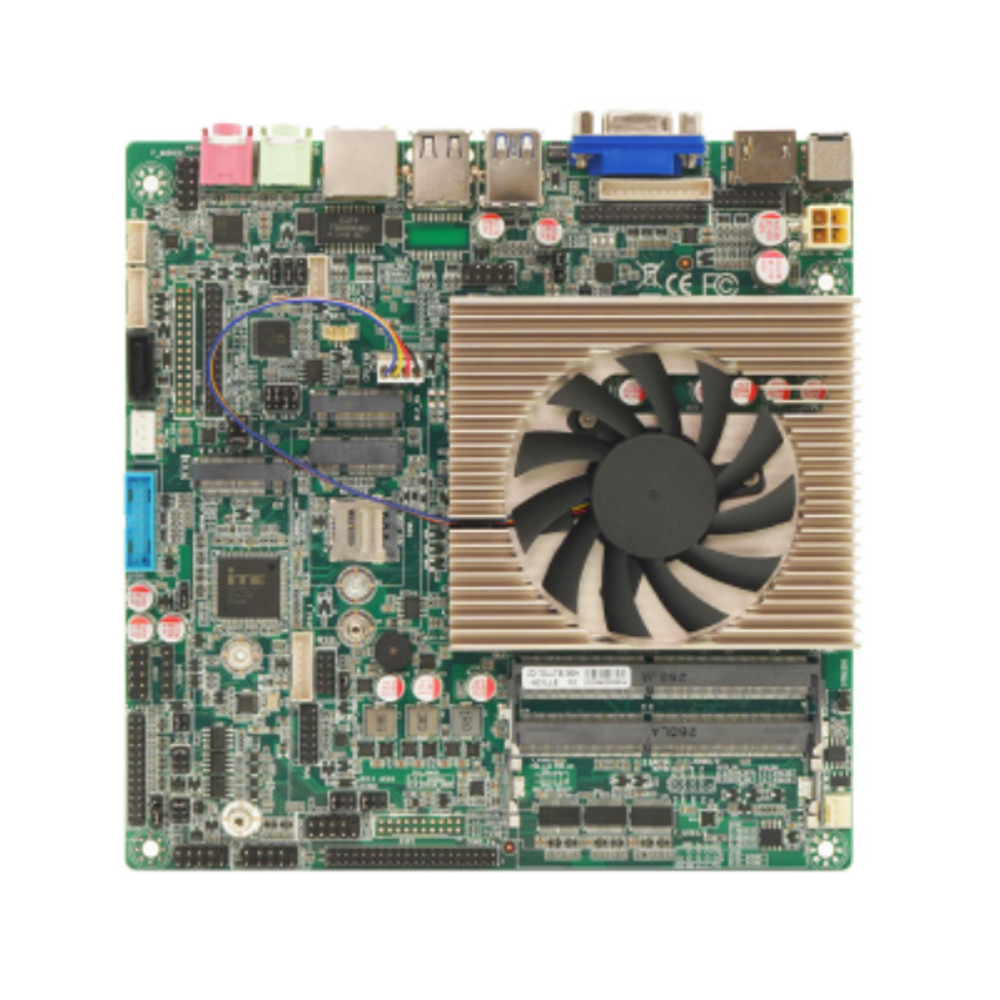

--- Tamanho: placa-mãe ITX de 170*170 mm
Especificações
| CPU |
Processador Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Conjunto de chips | Intel® SOC |
| Chip de exibição | Intel® Iris® Xe Graphics |
| Exibir saída | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Display múltipla | Suporta exibição assíncrona em quatro telas |
| Portas USB | 2 × USB 3.2 Gen2 (10 Gbps) 2 × USB 3.2 Gen1 (5 Gbps) 7 × USB 2.0 |
| Memória | 2 × slots SO-DIMM, DDR4 3200MHz, suporta até 32GB |
| Efeitos do som | Controlador de descodificação de áudio a bordo ALC897 Amplificador de potência independente NS4251 (3W @ 4Ω MAX) |
| Cartão de rede | 1 × Realtek RTL8111H/8111G Gigabit Ethernet a bordo (opcional em rede dupla) |
| Armazenamento | 2 × M.2 M Key, suporta PCIe x2/SATA adaptativo 1 × SATA III (6,0 Gb/s) |
| Slots de expansão | 1 × M.2 E Key, suporta Wi-Fi 6 / Bluetooth expansão do módulo 1 × M.2 B Key, suporta a expansão do módulo 4G/5G 1 × slot para cartão SIM |
| Portos COM | Controlador IT8786E-I |

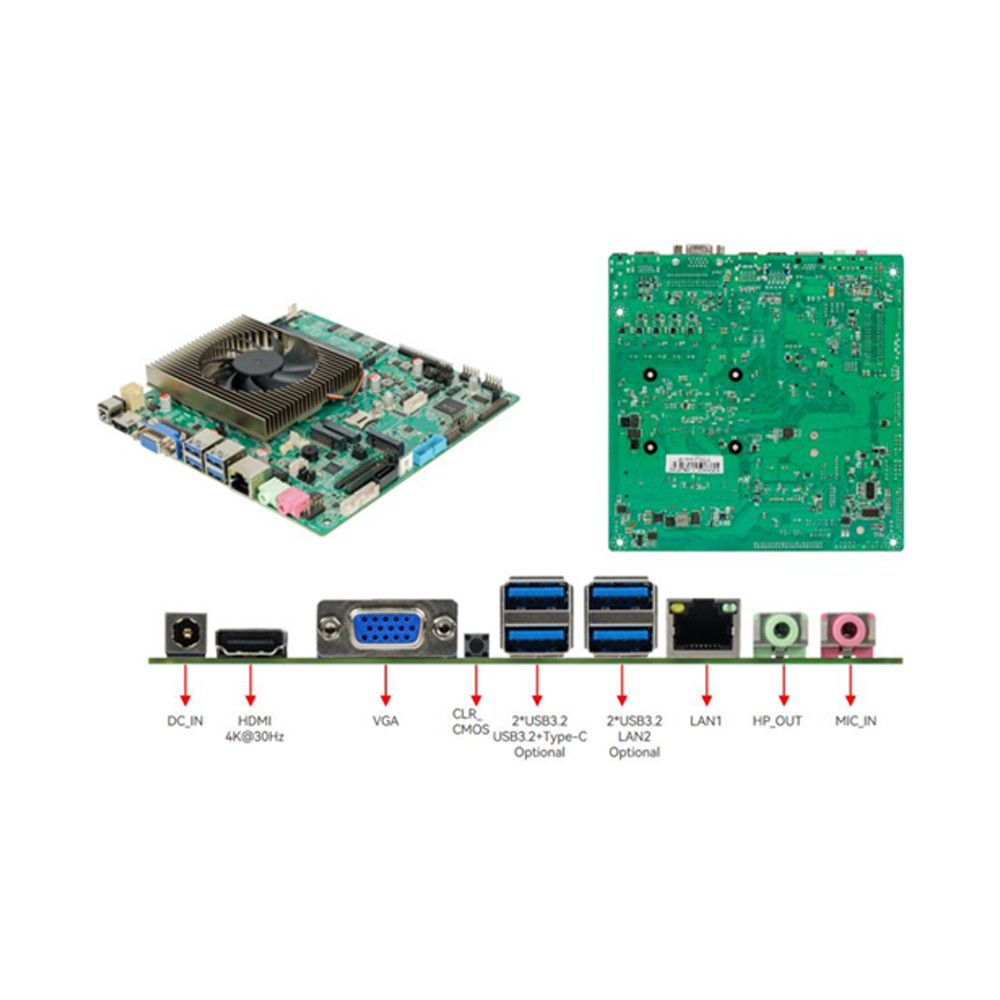

| Interface traseira de E/S | 1* DC_IN |
| 1* HDMI | |
| 1* VGA | |
| 1* Botão CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (umLan/tipo C opcional) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
I / O interno Conector |
1*F_AUDIO pin,1*Pin de alto-falante |
| 1*PIN invertido | |
| 2*Pins de EDP (1)Pino LVDS | |
| 1*BKCL pin | |
| 1*Pin SATA,1*SATA_PWR pin | |
| 1*F_USB1 (expansível 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (pode ser ampliado para 5* USB2.0) | |
| 1* pin LPT | |
| 1*JPS2 pin | |
| 1* Pin GPIO | |
| 1*Pino TPM | |
| 1*F_PANEL pin | |
| Pins 6*COM | |
| 1Pin CFAN,1Pin SFAN | |
| 1pin JHDMI,1Pin JVGA | |
| Soquete 1*ATX_IN | |
| Bios | Bios AMI |
| Fornecimento de energia | Entrada de potência DC 4PIN ATX 12~19V |
| Sistema de arrefecimento | Inclui um novo radiador de CPU |
| Ambiente de trabalho | Temperatura: -15~60°C; 0%~95% de umidade, não condensante |
| Tamanho | Placa-mãe ITX de 170*170 mm |
Modelo de processadores de suporte:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
